NM7710和NM7710B型便攜式ILS接收機PIR
一、業務
“銘遠航空”提供設備供應，技術咨詢，售后服務，設備故障修理，課程培訓，每年定期產品校驗合格證或檢測報告等。
二、概述
1、便攜式ILS接收機，英文全稱：“Portable ILS/VOR Receiver” 或“Portable Navaid Receiver”，簡稱“PIR”，“PNR”或“外場測試儀”。
2、便攜式ILS接收機PIR，是機場導航設備（儀表著陸系統ILS，全向信標DVOR和指點信標MB）射頻信號分析儀，專業測量、分析和檢查導航設備的音頻信號和射頻信號，頻譜分析、數據記錄等功能。
三、外觀
1、NM7710型便攜式ILS接收機，如下圖所示。

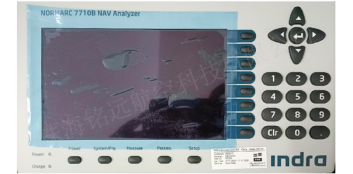

2、NM7710B型便攜式ILS接收機，如下圖所示。
四、特性
序號 | 特 性 | 航向信標 | 下滑信標 | 全向信標 | 指點信標 |
1 | 頻率范圍 | 108.1-111.95 MHz | 328.6-335.4MHz | 108.0-118 MHz | 75 MHz |
2 | 頻道間隔 | 50 kHz | 150 kHz | 50 kHz | / |
3 | 頻率容限 | 0.0004% | 0.0004% | 0.0004% | 0.0004% |
4 | 射頻電平范圍 | 0 to -80dBm | 10 to -70dBm | 0 to -80dBm | 0 to -50dBm |
5 | DDM 范圍 | 0-40% | 0-80% | / | / |
6 | DDM/方位誤差 | Centring: 0.07% DDM | Centring: 0.15% DDM | 0.3° | / |
7 | SDM/調制度范圍 | 0-95% | 0-95% | 10-50% | 80-100% |
8 | SDM/調制度誤差 | 0.5% SDM | 1% SDM | 0.5% 調制深度 | 0.5% 調制深度 |
9 | 識別碼/語音頻率范圍 | 300-3000Hz | / | 300-3000Hz
| 300-3000Hz |
10 | 識別碼/語音調制度范圍 | 1-55% | / | 1-55% | / |
11 | 識別碼調制度誤差 | 1% 調制深度 | / | 1% 調制深度 | / |
12 | 輸入連接器：BNC母頭。 | ||||
13 | 輸出連接器：標識/語音音頻插孔，事件按鈕等輔助連接器，以太網連接器，RS-232連接器。 | ||||
14 | 用戶界面：圖形彩色5.5英寸液晶顯示屏，帶有用于選擇功能和參數的按鍵。 | ||||
15 | 電源：鎳氫可充電電池（至少可使用6小時），外部充電器，110-240V交流電。 | ||||
16 | 電源輸入：10.8VDC至30VDC。 | ||||
17 | 尺寸（寬x高x深）：240 x 160 x 140 毫米。 | ||||
18 | 重量：4.5公斤。 | ||||
19 | 天線類型：偶極子，可伸縮。 | ||||
20 | 天線桿高度：2.9米（收起時1.6米），帶水平儀。 | ||||
21 | 天線電纜：RG-223，4米。 | ||||
22 | 溫度范圍：-10°C至+50°C。 | ||||
23 | 防護等級：IP54。 | ||||
五、應用案例
PIR在機場航管樓塔臺制高點位置，測量DVOR設備空間射頻信號數據。

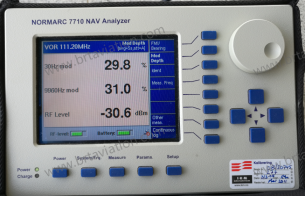

1、30Hz AM調制度，9960Hz AM調制度，射頻信號強度測量結果界面，如下圖所示。
2、DVOR方位角和調頻指數FM測量結果界面，如下圖所示。

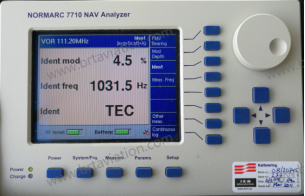

3、DVOR識別碼調制度，識別碼調制頻率和識別碼測量結果界面，如下圖所示。

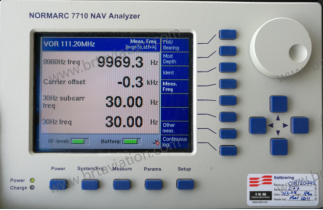

4、9960Hz頻率，載波頻偏，30Hz副載波頻率,30Hz AM頻率測量結果界面，如下圖所示。
